油浸式电力变压器的绝缘套管

    绝缘套管是将变压器内部高、低压绕组的引线引到油箱外部的绝缘装置，既是引线对地（外壳）的绝缘，又担负着固定引线的作用。绝缘套管由导电部分和绝缘部分构成。导电部分有导电杆式和穿电缆式两种，其一端穿过变压器油箱，在油箱内与绕组的端点连接，在外面的一端与外电路连接。绝缘部分分为外绝缘和内绝缘，外绝缘有瓷套和硅橡胶两种，内绝缘有变压器油、附加绝缘、电容型绝缘等。

    绝缘套管的结构主要取决于电压等级。如果电压等级不高（如35kV及以下），可采用简单的单体瓷质套管，也可采用有附加绝缘的单体瓷质套管，这种套管在单体瓷绝缘式套管的导电杆或电缆上增加了附加绝缘。随着电压等级的提高，纯瓷质绝缘套管已不能承受那么高的电压，为了提高绝缘性能，可在瓷套和导电杆间设置充油层，这种套管称为充油套管。对更高电压等级，目前常采用的是体积小、质量轻、性能优良的电容式绝缘套管。电容式绝缘套管利用电容分压原理来调整电场，使径向和轴向的电场分布均匀，从而提高绝缘的击穿电压。根据材质和制造方法的不同，电容式套管可分为胶纸电容式、油纸电容式和干式套管，其中胶纸电容式套管在变压器上应用不太广泛。油纸电容式套管结构如图1-22所示，它在瓷套内腔中除了充油外，还在套管的芯管（一般为铜管）上包几层由电缆纸做成的绝缘纸筒，在电缆纸的层间每隔一定距离贴附有一层铝箔，相当于沿着套管的径向距离，绝缘层和铝箔层构成了一组串联电容器，使瓷套与芯管间的电场均匀分布，电压等级越高，层数越多。干式套管是一种新型的高压套管，它的电容芯子是用皱纹纸和铝箔交替卷绕在导电管上，组成同心圆柱形的电容屏，再经过真空干燥浸渍环氧树脂固化而成，具有机械强度高、电气性能好、体积小、运行维护方便等优点。目前，在63kV及以上电压等级电容型套管已基本上取代了其他类型的套管，得到了广泛应用。

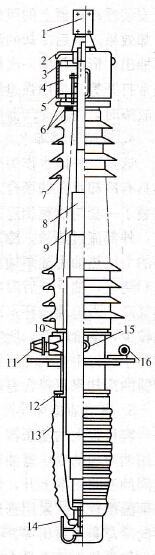

    图1-22    高压油纸电容式绝缘套管结构

   1-接线头；2-均压罩；3-压圈；4-螺杆及弹簧；5-储油柜；6、10、12-密封垫圈；7-上瓷套；8-电容芯子；9-变压器油；11-接地套管；13-下瓷套；14-均压球；15-取油样塞子；16-吊环
