建筑工地照明线路常用敷设方式有哪些，它们适

    答：常用的线路敷设方式有瓷（塑料）夹板、瓷珠、瓷瓶、木槽板、钢管、塑料管、铝片卡和钢索等布线方式。

    选用哪种布线方式，应根据线路的用途、布线场所的环境条件、安装与维修条件及安全要求等因素而定，做到安全适用、经济美观和便于检修。

    瓷卡（瓷夹板）布线口适用于电量较小的干燥场所。其组成如图10-10所示。

    瓷球（瓷柱或鼓型绝缘子）布线口适用于用电量较大的干燥和潮湿的场所。其组成如图10-11所示。

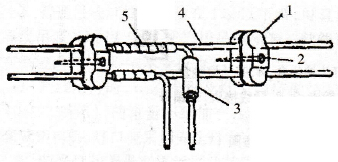

    1．瓷卡；2．木螺丝；3．瓷套管；4.导线；5.导线接头

    图10-10    瓷卡布线的组成示意图

    1．瓷珠；2．固定瓷珠用木螺丝；3．瓷套管4．导线；5．导线接头；6．纱包铁芯绑线

    图10-11    瓷珠布线的组成示意图

    瓷瓶布线口适用于电量大和线路较长的干燥或潮湿的场所。其组成如图10-12所示。

    木槽板布线口适用于用电量较小和要求美观的场所。此外，还常用短段的木槽板作为瓷卡线路垂直敷设时的保护装置。其组成如图10-13所示。

    1．瓷瓶；2．导线；3．纱包铁芯绑线；4.支架

    图10-12    瓷瓶布线的组成示意图

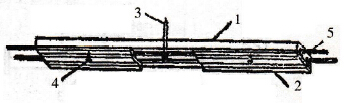

    1．木槽板的底板；2.木槽板的盖板；3．固定底板用的铁钉；4．固定盖板用的1/2″木螺丝；5．导线

    图10-13    木槽板布线的组成示意图

    钢管布线口适用于容易发生火灾和有爆炸危险的场所。线路容易被碰撞的线段也常用钢管作为保护装置。钢管暗线配线用于要求洁净和美观的场所。线路通过地面也常使用钢管穿线埋设在地面下。其组成如图10-14所示。

    塑料管布线口基本上和钢管布线相同，但防火、防爆、防机械损伤性能均较钢管布线为差，而它的防腐蚀性能则很好。塑料管的连接可用承插法和焊接法。塑料管的承插连接如图10-15所示。

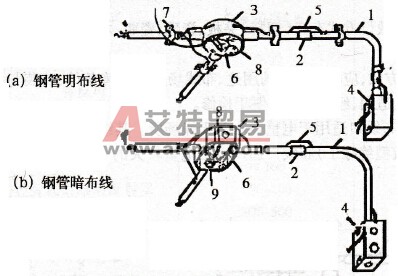

    1．钢管；2．管箍；3．灯头接线盒：4．开关接线盒：5．跨接地线；6．导线；7．管卡子：8．导线接头.9．锁母

    图10-14    钢管布线的组成示意图

    图10-15    塑料管的承插连接

    铝片（钢精轧头）布线口适用于用电量较小和干燥无腐蚀性气体的场所，它必须使用护套绝缘导线。

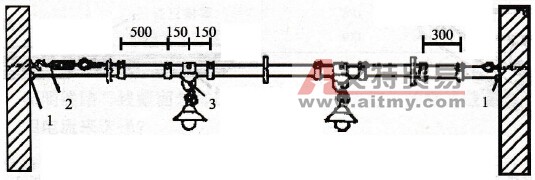

    钢索布线口适用于大型厂房及屋架较高、跨距较大、灯具安装又要求较低的场所。用于露天场所（如施工现场或灯光球场）时，钢索最好换成钢绞线，以经久耐锈蚀。钢索布线如图10 -16所示。

    1．接线盒  2．花篮螺丝  3．灯头盒

    图10-16    钢索布线示意图
