怎样用磁铁感应烘干法烘干电动机

    磁铁感应烘干法是利用交变磁通在定子铁芯里产生磁滞和涡流损耗，使电动机发热达到必需的温度进行烘干，适宜烘干较大型的电动机，优点是耗电量较小，较经济。烘干时须取出转子。图39为磁铁感应烘干接线图。有关计算如下：

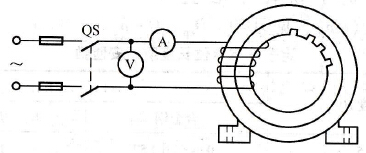

    图39    磁铁感应烘干接线图    (1)励磁绕组匝数的计算。    当电源频率f=50Hz时，有：    W=45U/BSc式中：W-励磁绕组匝数（匝）；    U-励磁绕组电源电压，220V或380V;    B-定子铁芯磁通密度(T)，一般取0.6~1：    Sc-定子铁轭有效截面积( cm²)，Sc=KFelhc（见图40）；    l-定子铁芯长度(cm)；    hc-定子铁芯轭高(cm)；    KFc-铁芯压装系数，一般为0. 92~0.95，硅钢片不涂漆时    取较大值，对于漆绝缘硅钢片取0. 95。    (2)磁化电流和导线截面积的选择。    I=AW/W,q=I/j,AW=πDcpaw式中：I-磁化电流(A)；    q-导线截面积(mm²)；    j-电流密度；    AW-磁化安匝(AT)；    aw-定子铁芯单位长度所需    安匝数( AT/cm)，可参    考表72选用；    Dcp-定子铁轭中心直径(cm)，见图40，Dcp=D-hc。

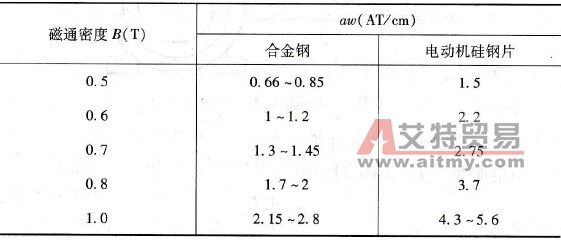

    图40    定子尺寸图    表72    定子铁芯单位长度所需安匝数
    铜导线的电流密度，取1~2.3A/mm²。    上述计算结果仅作参考。励磁绕组的确实匝数，应在实际烘干时视电动机的温升情况适当增减，以调节磁化电流。    绕组绕好后，应在电动机的轴承与基础板之间垫以橡皮或青壳纸绝缘。如它们之间已有绝缘板，则可不垫（以免形成回路）。    为了避免散热，可用木板、帆布或石棉板遮盖，但要留一小孔通风。在电动机上、左、右三处放置温度计（最好用酒精温度计），温度计头部要紧贴铁芯。    电动机的温度应缓慢上升，一般以每小时升温5℃～8℃为宜。加热温度最高为80℃，最低为60℃。温度的调节可用增减绕组匝数的方法控制。
