接地摇表的工作原理是怎样的？它如何测试接地

    答：接地电阻测量仪是由手摇发电机、电流互感器、灵敏电流计等元件组成。其工作原理是：当手摇发电机的摇柄以每分钟120转的速度转动时，便产生交流电流，电流经电流互感器一次绕组，接地极、大地和探针后回到发电机，形成回路。电流互感器便感应产生二次电流，检流计指针偏转，借助调节电位器使检流计达到平衡。    图3-14表示三个接线端钮(E、P、C)的接地摇表测试接地电阻的方法。

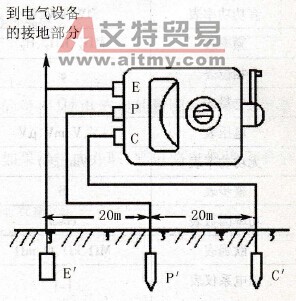

    图3-14    接地摇表测试接地电阻    接地电阻的测量有多种方法。最常用的测量方法有电流表一电压表法测量及使用接地电阻测量仪进行测量。由于接地电阻测量仪具有使用简单、携带方便、抗干扰能力好且不需要外加电源，故应用较广泛。这里主要介绍使用接地电阻测量仪进行接地电阻测量的方法。如图3-14所示，接地电阻测量仪有E、P、C三个接线端钮。E端钮接5m导线，P端钮接20m导线，C端钮接40m导线；测量时分别接于被测接地体(E′)、电压极（电位探针P′）和电流极（电流探针C′）。探针按直线和三角形排列打入土壤中。当匀速转动手柄时( 120r/min)，则产生交变电流沿被测接地体和电流极构成回路。稳定后即可得出被测的接地电阻值。在进行测量接地电阻时，应注意下列事项：    1．测量时应先对仪表进行检查。将仪表短接后摇动手柄做短路实验，指针能灵活偏转，调整测量电位器使其指针能返回零位即可。    2．当检流汁灵敏度过高时，可将电压极插入土层浅些。当灵敏度不够时，可沿电压极注水，使土层湿润即可。    3．当被测接地极与电流极的距离大于20m，电压极在被测接地和电流极之间几米之外时，可忽略测量误差，但当被测接地极与电流极之间的距离小于20mm时，则电压极应插在二者之间。    4．为确保测量准确，须将被保护设备断开。
