CAD绘制线段的时候为什么不显示线？

CAD绘制线段的时候为什么不显示线？

CAD输入PL回车绘制图线的时候，为什么线没有显示出来，点击了第二个点才显示？怎么设置显示预览线呢？

出现这个现象首先考虑DRAGMODE的设置出了问题。

一，命令DRAGMODE

DRAGMODE命令用来控制绘图或编辑的时候拖动鼠标时的预览效果。DRAGMODE命令有开(ON)，关(OFF)，自动(A)三个值。自动：在拖动过程中，始终显示拖动对象的轮廓。打开：可显示拖动对象的轮廓，但需要在执行支持拖动的命令时，输入 drag 才可显示拖动对象的轮廓。关闭：拒绝所有请求，始终不显示拖动对象的轮廓。

解决办法：键盘输入DRAGMODE，确定回车，键盘输入A，确定回车。

二，系统变量DRAGMODE

有一个同名的系统变量，要用这个变量，要先使用SETVAR 命令。即输入SETVAR，再输入DRAGMODE。

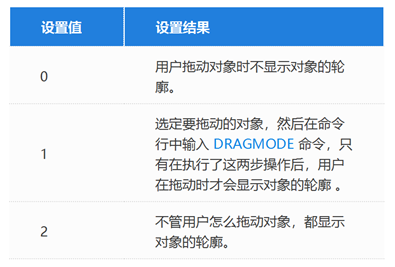

设置值和对应的设置结果如下：

因此，我们执行此系统变量后，输入2回车即可解决问题。
