中望CAD中为什么多条线无法合成为一条多段线？怎么办？

CAD中为什么多条线无法合成为一条多段线？怎么办？

在CAD中，执行命令PE，在提示输入选项时，输入J（连接），可以将与多段线端点相接的直线、圆弧、多段线与被编辑的多段线连接为一条多段线。

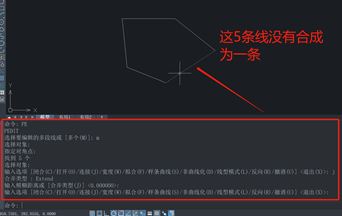

可是有时候我们根据命令提示进行操作后，用鼠标去选择时发现它们并没有合成为一个整体，如下图所示，这是为什么呢？怎么解决这个问题？

原因：

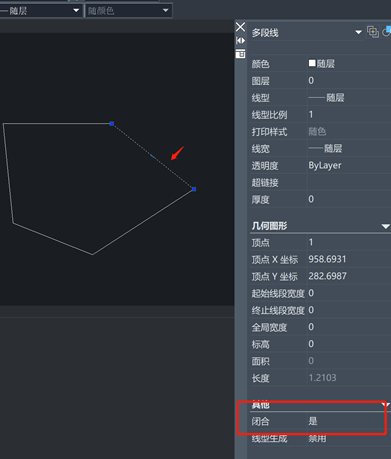

点击一下这条多段线，查看特性面板，发现在“闭合“处的设置“是”。

如下图所示

因为多段线闭合了，所以也就无法和其它对象连接起来了。

解决方法：

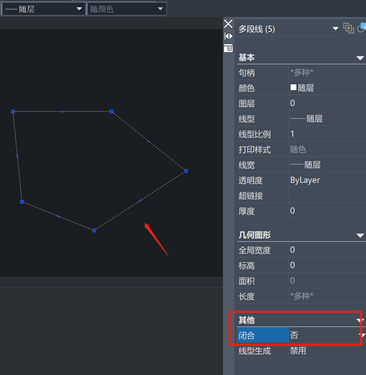

解决方法也很简单，只需要全部选中这些线段，然后将它们的“闭合”都改为“否”即可。

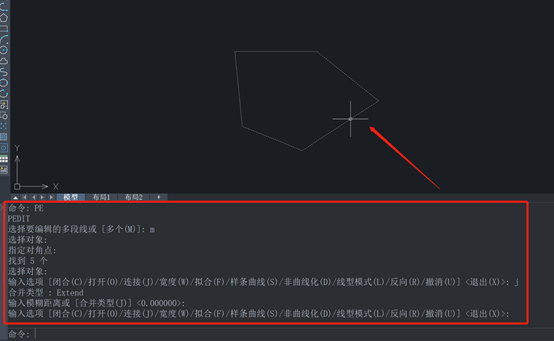

现在我们再执行合成多段线的操作。输入pe，回车；输入m，回车；输入j，回车；设置模糊距离，回车；再一次回车退出命令。

此时鼠标移动到线段处发现这5条线被合成为一条多段线了。
