为什么相同距离下中望CAD布局里标注尺寸不一样？

为什么相同距离下CAD布局里标注尺寸不一样？

今天给大家分享一个操作CAD时遇到的小问题，下面先来讲讲具体问题：

如图，在绘图区域绘制一个100*100的矩形：

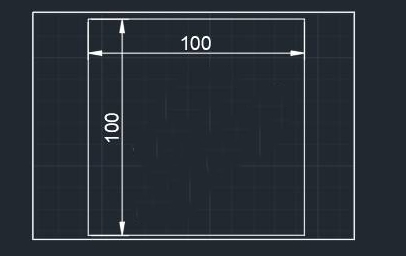

打开布局，在其中插入一个A4图框，打开视口并将100*100的矩形放入其中。由于图太小而图框太大，所以将视口比例修改为2:1，亦即将图放大两倍；退出视口，并没有发现问题。

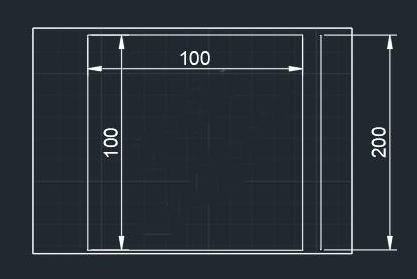

但接下来，我在右侧画了一个同样长的线，再次进行标注却发现尺寸大了1倍！

不知道大家有没有和我碰到一样的情况呢？是不是也很困惑呢？明明是一样长的线段，但为什么标注的尺寸却不一致？

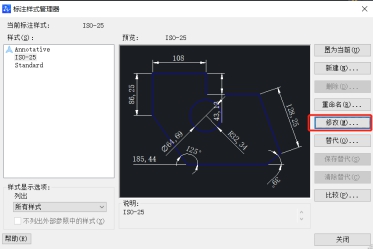

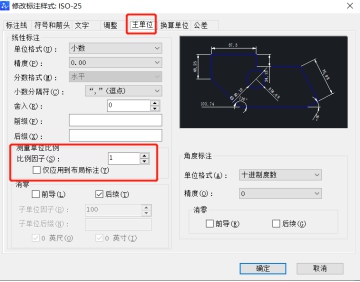

其实这是标注自动适应的原因——虽然视口里的标注尺寸不变，但是视口外的图形则会自动适用比例。这时候只要打开菜单栏上的标注-标注样式-修改-主单位-测量单位比例-比例因子，对比例进行调整就好了。
