中望CAD如何把图纸比例尺改为1：300

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介CAD如何把图纸比例尺改为1：300? 那么接下来跟着小编一起来学习如何修改CAD图纸的比例尺 1、首先,绘制一张比例尺的图，此时标注的比例为1:1的比例尺 2、接着,点击上方的标注、再在下

CAD如何把图纸比例尺改为1：300? 那么接下来跟着小编一起来学习如何修改CAD图纸的比例尺

1、首先,绘制一张比例尺的图，此时标注的比例为1:1的比例尺

2、接着,点击上方的标注、再在下拉列表中的标注样式

CAD如何把图纸比例尺改为1：300

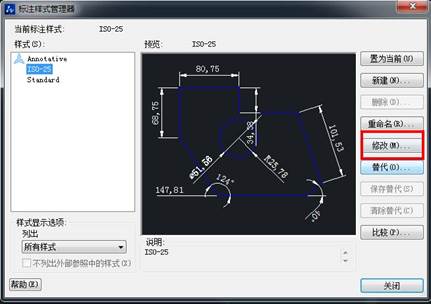

3、然后,在样式管理器中选择修改

CAD如何把图纸比例尺改为1：300

4、最后,在样式管理器中选择”主单位”，并把测量单位比例的比例因子调整到300

CAD如何把图纸比例尺改为1：300

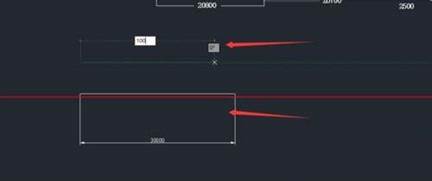

5、进行测试,绘制一条单位为100的线，再进行标注

CAD如何把图纸比例尺改为1：300

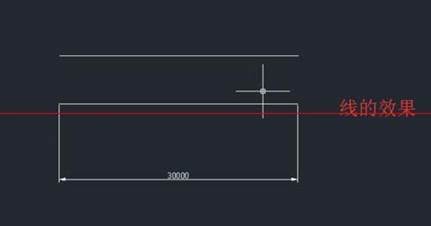

6、则会看到标注的单位30000

CAD如何把图纸比例尺改为1：300
