今天为大家介绍一下中望CAD将两条任意角度的直线变为互相垂直状态的便捷方法。相信对很多中望CAD的学习者很有帮助。

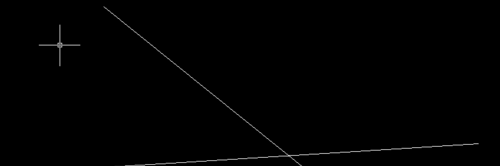

1、在CAD绘图区绘制两条任意角度的直线。

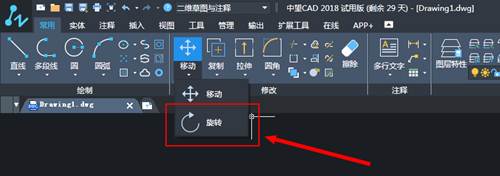

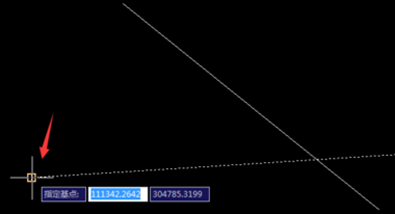

2、选中其中任意一条直线使用旋转命令，根据命令提示，选取旋转基点。

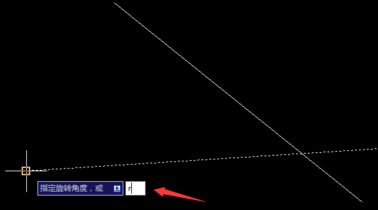

3、在命令行输入字母“r”点击回车键，采用参照方式进行旋转操作。

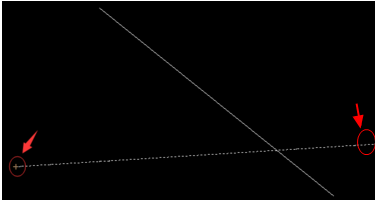

4、在要旋转的直线上任意指定两点作为参考。

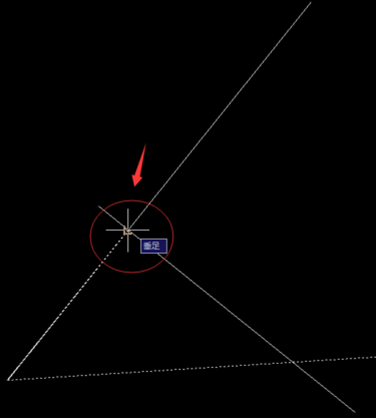

5、移动光标到要垂直的直线垂足处，然后点击鼠标左键完成旋转操作。

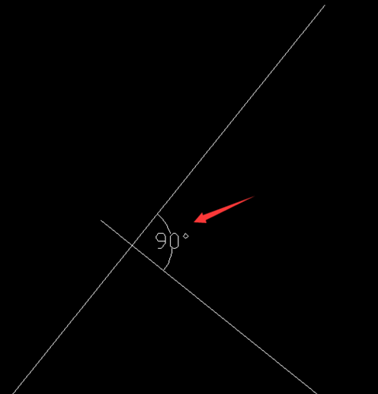

6、经过这一简单的操作，便将两条任意角度的直线转换成了互相垂直状态。

以上就是中望CAD将两条任意角度的直线变为互相垂直状态的便捷方法介绍，希望能对大家有所帮助！
