中望CAD打断标注和更新标注的操作步骤

在给图形进行标注时，有时我们需要打断标注，这是为了提高标注的清晰度和准确度，这一点可以通过在尺寸标注的尺寸线、尺寸界线或者延伸线与其他的尺寸标注或图形中线段的交点处形成隔断来实现。

而如果我们发现某个标注不合适或不符合要求，就可以对标注进行更新，也就是用替代标注样式的方法修改尺寸标注的相关变量，然后使用标注更新功能使要修改的尺寸标注按照所设置的尺寸样式进行更新。

1.启用【打断标注】命令的方法：

第一种是在命令行输入DIMBREAK命令。

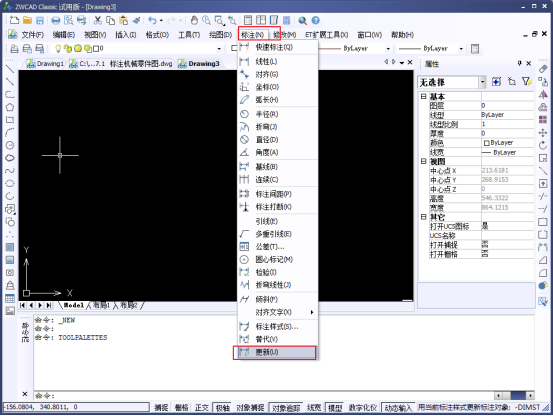

第二种是单击【标注】选项卡中的【标注打断】选项。如图所示。

执行命令后，按照命令行给出的提示，先在图形中选取要打断的标注线，然后选取要打断标注的对象即可完成该尺寸的打断操作。

2.调用【标注更新】命令的方法：

方法一是在命令行输入DIMSTYLE。

方法二是在【标注】选项卡中选择最下端的【更新】选项。

执行命令后选择需要更新的对象，之后的操作和新建标注样式一样，大家可以根据需要设置标注样式中的各个选项。
