变频器模拟量给定的正、反转控制
来源:艾特贸易2017-09-19
简介正、反转控制方式: 1 )给定信号 X=0~+10V 时为正转; X=0~-10V 时为反转。 2) XXZ 时为正转; XXZ 时为反转。 死区:为了防止电动机在零速附近的蠕动,在“零信号”处设置死区。 有效零
正、反转控制方式:1)给定信号X=0~+10V时为正转;X=0~-10V时为反转。
2) X>XZ时为正转;X<XZ时为反转。
死区:为了防止电动机在零速附近的蠕动,在“零信号”处设置死区。
有效零:在X< XZ为反转时,为了防止当X=0时出现反转高速而设置。

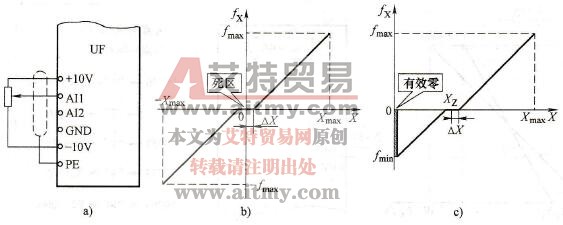

图4-6 模拟量给定的正、反转
a)给定方式b)零速给定为0V c)零速给定不等于0V
