变频拖动系统中误区三-用四极电动机代替六极电动机

    (1)错误想法

    用四极电动机代替六极电动机

    存在问题：六极电动机的机座号较大，生产机械的安排又十分紧凑，维修时很不方便。

    改造方案：用机座号较小的四极电动机代替六极电动机，实施变频调速，把工作频率降至33Hz，使转速和六

    极电动机相同。

    试验结果：电动机严重过载，很快就冒烟了。

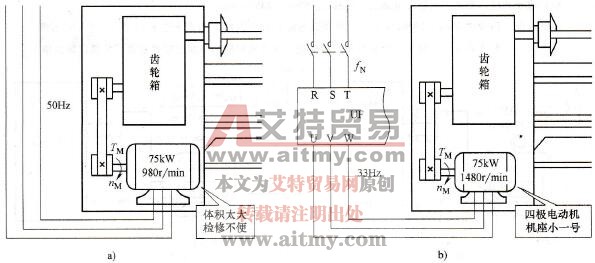

    图3-41    六极电动机改选为四极电动机

   a)原拖动系统b）改造设想

   (2)错误原因

    六极改四极的错误原因

    从功率看：当工作频率降到33Hz时，电动机的有效功率降为49.5kW，只有原来的66%。

    从转矩看：六极电动机的额定转矩是730N·m，而四极电动机的额定转矩只有484N·m。

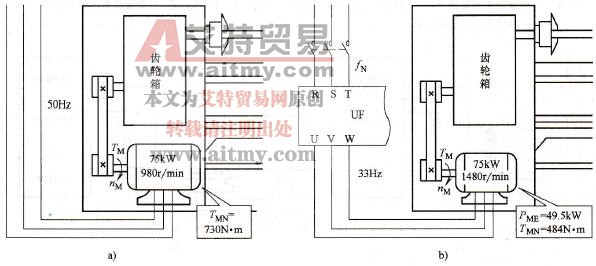

    图3-42    六极电动机改为四极电动机的错误原因

   a)原拖动系统b）错误原因
