排粉机的变频改造实例

来源:艾特贸易2017-09-19

简介1 .实例 排粉机改造实例 基本情况:某排粉机的三相整流子电动机损坏了,因三相整流子电动机属于淘汰产品,已不再生产。故决定采用普通三相异步电动机变频调速来代替。 原拖动

    1.实例

    排粉机改造实例

    基本情况:某排粉机的三相整流子电动机损坏了,因三相整流子电动机属于淘汰产品,已不再生产。故决定采用普通三相异步电动机变频调速来代替。

    原拖动系统:三相整流子电动机:160kW285A,最高转速:1050r/min,传动比λ=2

    运行数据:工作电流:IM=234A,负载率ζ=82%

    变频拖动系统:普通三相异步电动机:160kW275A1480r/min

    运行情况:当转速为nx=1050r/min时,电动机电流为IM=316A,负载率达ζ=115%,电动机过载。

    分析原因:普通异步电动机的容量虽然和三相整流子电动机相同,但额定转速较高,故额定转矩偏小。

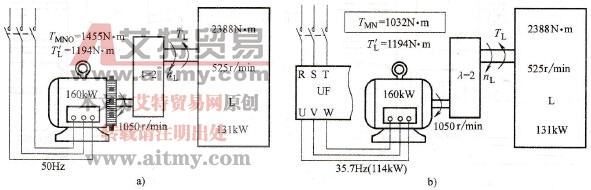

排粉机实例

    3-43    排粉机实例

   a)原拖动系统b)改造设想

    2.改选六极电动机

    改选六极电动机方案

    额定转矩:六极电动机的额定转矩为TMN=1559N·m,大于三相整流子电动机的额定转矩TMNO=1455N·m

    工作频率:六极电动机的额定转速是980r/min,故1050r/min时的工作频率为53.6Hz,略大于额定频率。

    有效转矩:因为在额定频率以上运行,有效转矩小于额定转矩,为1454N·m,与原拖动系统的额定转矩1455N·m基本相等。

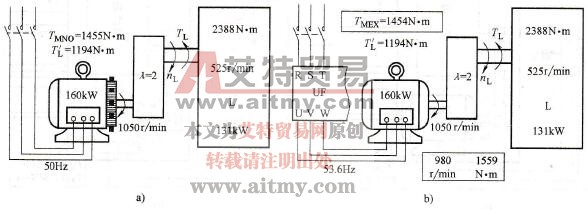

改选六极电动机

    3-44    改选六极电动机

   a)原拖动系统b)改选的结果
