MM440系列变频器多段速控制方式

    1．多段速端子功能的电路接线

    如图3-15所示是MM440系列变频器多段速端子功能的电路原理接线图。其6个数字输入端口( DIN1~DIN6)，即端口5、6、7、8、16和17，通过旋钮开关进行接线，并完成相关参数的设定，可实现多段速的控制。

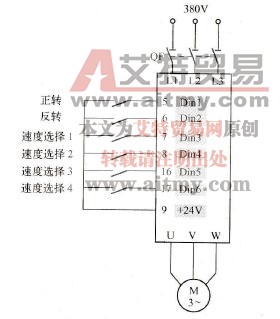

    图3-15    MM440系列变频器多段速端子功能的电路原理接线图

    2．多段速端子功能的参数设置

    多段速功能也称为固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电动机多段速度运行。可通过如下三种方法实现。

   1)直接选择（P0701 - P0706=15）

    在这种操作方式下，一个数字输入选择一个固定频率，端子与参数设置对应见表3-13。

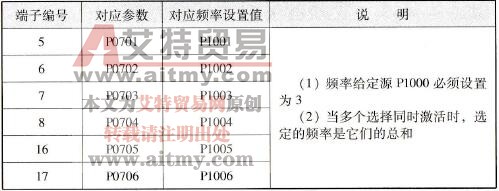

    表3-13    端子与参数设置对应表

   2)直接选择 + ON命令（P0701 - P0706=16）

    在这种操作方式下，数字量输入端子既选择固定频率，又具备启动功能。

   3)二进制编码选择 + ON命令（P0701 - P0704=17）

   MM440系列变频器的6个数字输入端口(DIN1~DIN6)通过P0701~P0706设置实现多频段控制。每一频段的频率分别由P1001~P1015参数设置，最多可实现15频段控制。例如，用DIN1、DIN2、DIN3、DIN4这4个输入端来选择15段频率，其组合形式见表3-14。在多频段控制中，电动机的转速方向是由参数P1001~P1015所设置频率的正/负决定的。6个数字输入端口，哪个作为电动机运行、停止控制，哪个作为多段频率控制，是可以由用户任意确定的。一旦确定了某一数字输入端口的控制功能，其内部的参数设置值必须与端口的控制功能相对应。

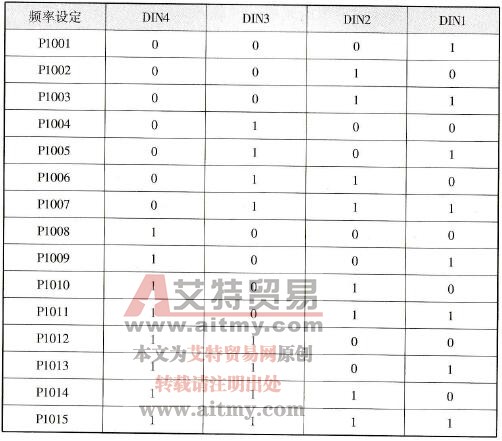

    表3-14    固定频率组合对应表
