三菱FR-A740变频器的停止选择(Pr.250)功能参数

    当变频器启动信号处于OFF状态时，变频器停机。变频器停机的方法有减速停机和自由停机两种。

   Pr.250参数用于设置停止选择，参数设置见表2-16。

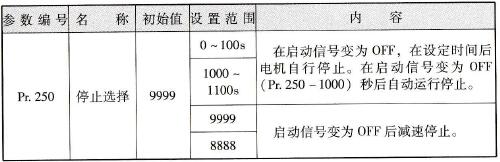

    表2-16    停止选择参数表

    电动机减速停止：设定Pr．250为9999（初始值）或者8888，启动信号OFF，电动机将减速停止，如图2-39所示。

    电动机自由停止：在Pr．250设定从启动信号OFF开始到关闭输出时间，Pr.250设为“1000~1100s”时是在(Pr．250 -1000)秒后关闭输出。启动信号OFF，经过Pr. 250的设定时间后关闭输出，电动机自动运行停止，如图2-40所示。

    图2-39    减速停止参数功能

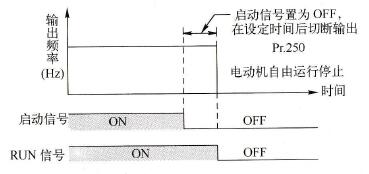

    图2-40    自由停止参数功能

    艾特贸易网小编提示：

    以下功能发挥作用时，停止选择功能无效：

   (1)位置控制(Pr. 419 =0)；

   (2)停电停止功能(Pr. 261)；

   (3) PU停止(Pr．75)；

   (4)通过故障定义减速停止(Pr. 875)；

   (5)通信异常造成减速停止(Pr. 875)。
