三菱FR-A740变频器的PU操作模式

    PU操作模式就是在PU运行模式下，从变频器本体的操作面板上输入变频器的启／停指令和频率指令，如图2-41所示。启动指令由正转( FWD)或反转(REV)按键输入，停止指令由【STOP/RESET】键输入。使用M旋钮，可以在运行中改变频率（转速）。

    图2-41    PU运行操作模式图

    在对变频器进行运行操作前，将变频器的主回路和控制回路按需要接好。主电路接线如图2-42所示，将变频器、电源及电动机三者相连接。

    图2-42    PU运行操作方式接线图

    操作实例

    一、设定点动频率为10Hz，变频器从操作面板(PU)进行点动运行。

    利用点动控制可对机械设备的位置进行调整和设备试运行调试等，变频器从PU和外部都能够控制点动运行。

    操作方法见表2-20。

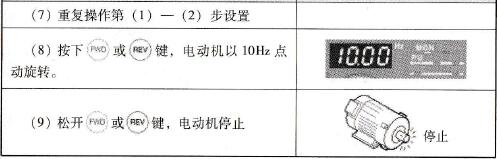

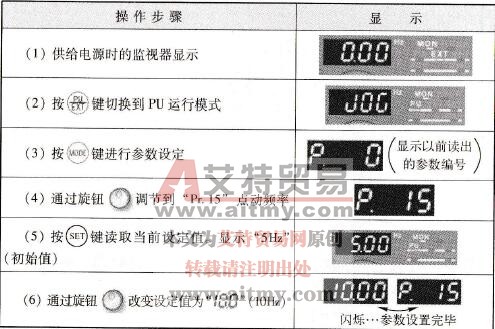

    表2-20    点动控制

    二、用M旋钮设定30Hz频率，变频器从操作面板进行连续运行。

    操作方法见表2-21。

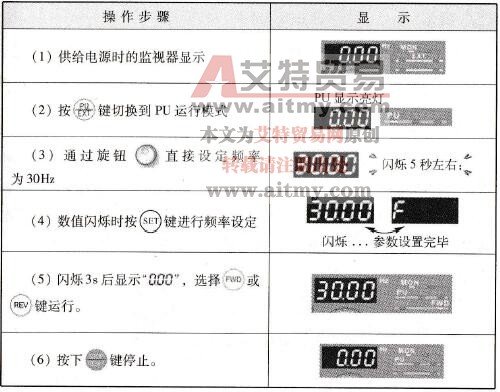

    表2-21    用M旋钮控制变频器连续运行

    三、用M旋钮控制变频器频率从0-50Hz运行。

    操作方法见表2-22。

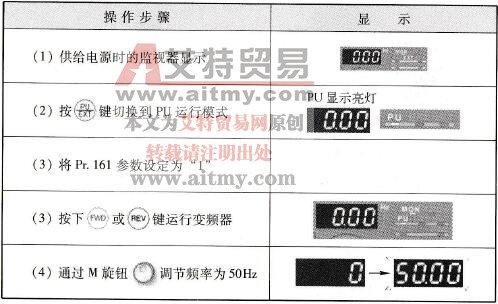

    表2-22    用M旋钮控制变频器频率从0-50Hz运行

    艾特贸易网小编提示：

    运行或停止中都可以通过旋转M旋钮来进行频率的设定。
