三菱FR-A740变频器的组合操作模式

    组合操作是应用单元参数和外部接线共同控制变频器运行的一种方法，分为组合运行模式1和组合运行模式2两种。组合运行模式1是用M旋钮控制电动机的运行频率，外部设备控制电动机的启/停，如图2-47所示。这种方式不接受外部运行模式的频率设定信号和PU运行模式的正转、逆转、停止键。组合运行模式2是操作面板控制电动机的启/停，外部设备控制电动机的运行频率，如图2-48所示。

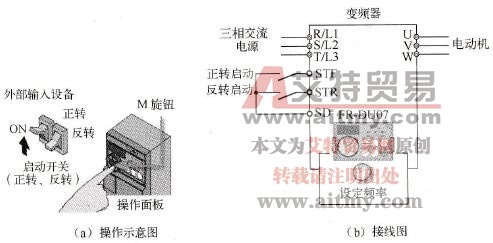

    图2-47    组合运行模式1

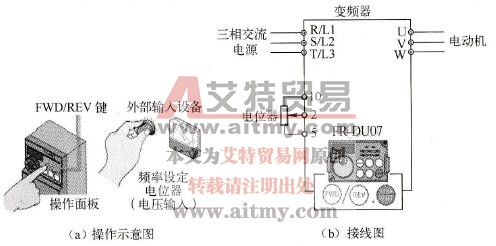

    图2-48    组合运行模式2

    当需要外部信号启/停电动机，用PU调节频率时，即可选择组合运行模式1，参数设定为Pr. 79=3。当需要PU启/停电动机，用电位器或其他外部信号调节频率时，则可选择组合运行模式2，参数设定为Pr. 79 =4。

    操作实例：

    一、外部信号控制启/停，面板设定频率为40Hz运行。

    主、控电路按图2-47(b)所示接线，检查无误后通电，按表2-25所示方法进行操作。

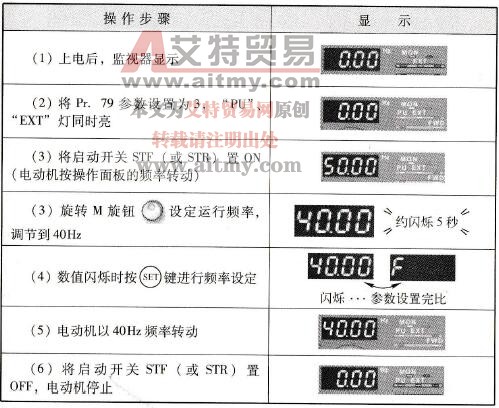

    表2-25    外部信号控制启/停，面板设定频率为40Hz运行

    二、面板控制启/停，利用外部电位器进行频率设定。

    主、控电路按图2-48(b)所示接线，检查无误后通电，按表2-26所示方法进行操作。

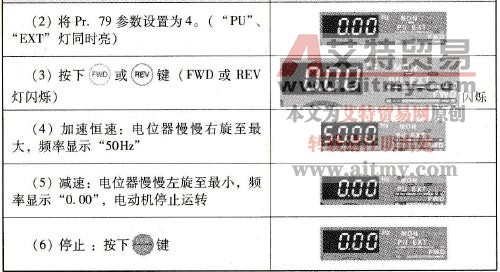

    表2-26    面板控制启/停，利用外部电位器进行频率设定
