变频调速系统举例

    图8-5为药液定量注入系统曲线图，图8-6为制药工业用的流量控制系统，它选用了多台泵和变频器。

    图8-5    药液定量注入系统曲线图

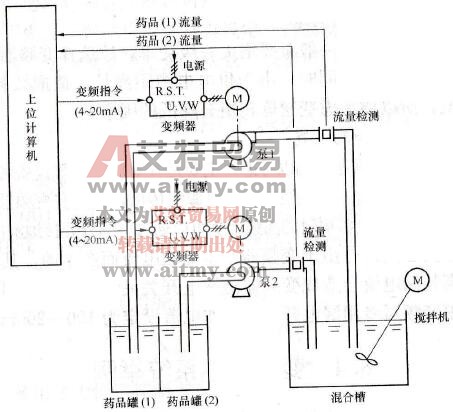

    图8-6    流量控制系统

    在该系统中泵的作用是控制两种药液配合的比例，属于流量控制。模拟控制信号4～20mA可调，作为输入变频器的频率指令，以后即实现自动调节速度。该系统的另一特点是两台泵可以用单独运转方式，也可用两台同时运转方式，并能自动切换。
