变频调速升、降速输入端子

    功能含义：变频器的外接开关量输入端子中，通过功能预置，可以使其中两个输入端具有升降和降速功能，称之为“升、降速(UP/DOWN)控制端”。    如图7-11所示，假设将X1预置为升速端，X2预置为降速端，则：

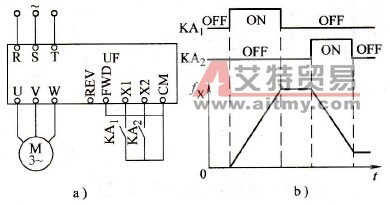

    图7-11    外接升、降速输入端子    a)电路接法b）升、降速端子的功能    当KA1闭合时，X1得到信号，变频器的输出频率上升；KA1断开时，输出频率保持。    当KA2闭合时，X2得到信号，变频器的输出频率下降；KA2断开时，输出频率保持。    升速控制端和降速控制端必须同时预置，如果只预置其中一个，则无效。    利用外接升、降速控制信号对变频器进行频率给定时，属于数字量给定，控制精度较高。
