6SE70变频器与PC通过Drive Monitor进行通信

    6SE70变频器与PC通过Drive Monitor进行通信的硬件接线方式如图9-5所示。

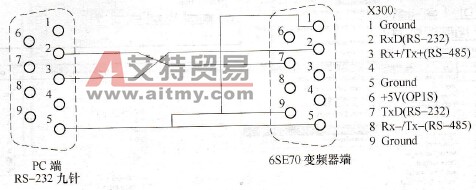

    图9-5    6SE70变频器与PC机的通信接线   这里以6SE70的Compact plus unit为例进行软件介绍。    1．Drive Monitor参数设置    同MM4系列一样，进行变频器型号选择和参数设置，如图9-6所示。

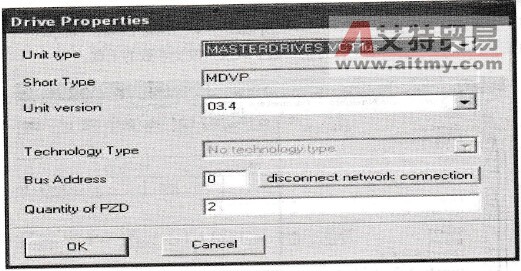

    图9-6    6SE70的型号选择    需要注意的是：Unit Version应与装置的实际版本一致，可以读参数r069得到；Bus Address应与装置一致；PZD数量设2。    2．变频器参数设置    1)使用X300端口，SCOM1。主要参数包括：P700.1=0（USS地址）；P701.1=6（通信波特率9600）；P702.1=127。其他参数保持出厂设定。    2)使用端子SCOM2。主要参数包括：P700.2=0（USS地址）；P701.2=6（通信波特率9600）；P702.2=127。其他参数保持出厂设定。    3．在线参数设置    打开Drive Monitor，新建一个项目（新文件名），设置变频器装置接口和有关参数，点“onLINE RAM”或是“onLINE EEPROM”在线连接。调试参数时，可以建立一个自由的参数表，如图9-7所示。

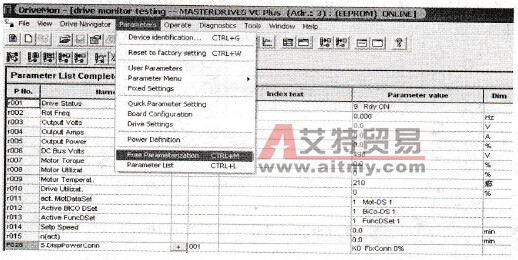

    图9-7    建立一个自由的参数表    所有参数列表及用户参数等内容可以参考上述方法。    4．参数上载    如图9-8所示，依次选择“File”→“Upload”→“Basic Device Complete(或者BasicDevice: Chagne Only)”就可以进行完整参数上载或是改变参数的上载。

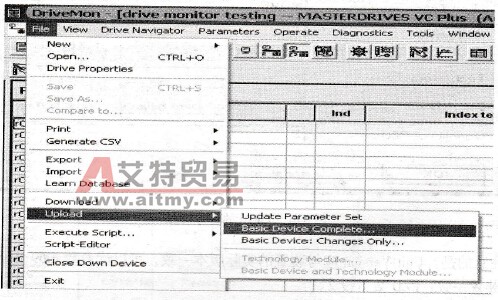

    图9-8    参数上载    5．参数下载    如图9-9所示，依次选择“File”→“Download”→“Write[RAM]” (或者“Save[ EEPROM]”)就可以下载到RAM或是EEPROM，然后选择要下载的文件即可。

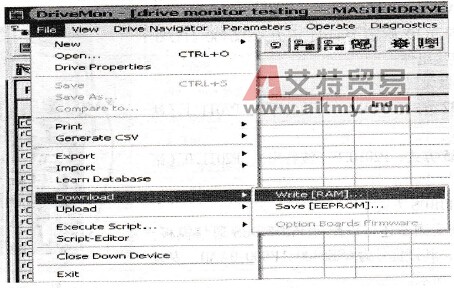

    图9-9    参数下载    6．参数的其他功能    1)参数文件的导出导入    可以实现对参数文件的导出和导入应用，依次选择“File”→“Export” (或者“import”)→“DATAbase”（或者“FREE PARA”）→“BASIC DEVICE”（或者“TECH”）即可。    2)参数比较功能    可以对两个参数文件中的参数进行比较，并列出设置不同的参数。注意比较功能必须在OFFLINE条件下进行。    3)参数表转化成EXCEL表形式    可以把参数表的形式转化成EXCEL表格的形式，方便保存和打印。    4)参数类型选择    可以选择显示的参数类型，比如用户参数、系统参数、固定参数、全部参数、自由参数等，方便进行设备调试。
