变频器的功能结构及预置流程

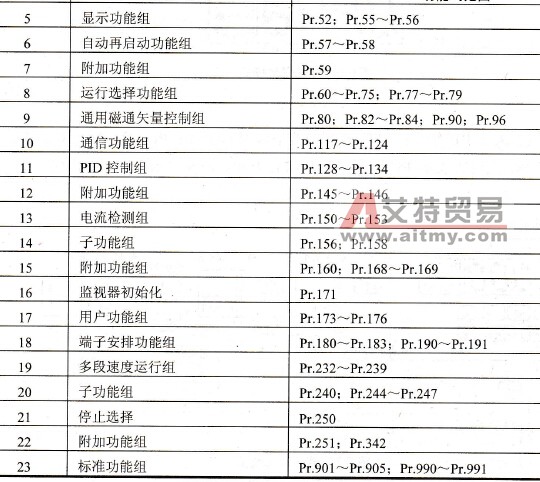

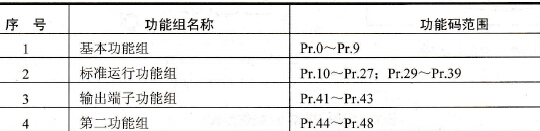

    1．功能结构    FR-E500系列变频器将各种功能分成许多功能组，这些功能组的名称即功能码范围，如表6.1所示。    表6.1    三菱FR-E540系列变频器的功能结构

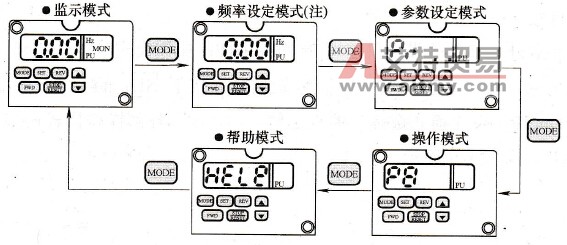

    2．功能预置流程    操作面板(FR-PA02-02)可以进行运行、频率设定、运行指令监视、参数设定和错误表示。    1)MODE键改变设定模式    改变设定模式如图6.5所示。
    图6.5    按MODE键改变设定模式    注意：频率设定模式，仅在PU操作模式显示，图6.6表示外部操作模式。

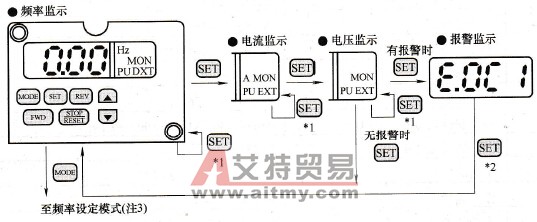

    图6.6    外部操作模式    2)监视    监视器显示运转中的指令：EXT指示灯亮表示外部操作；PU指示灯亮表示PU操作；EXT和PU同时亮表示PU和外部操作组合方式。监视显示在运行中也能改变，如图6.7所示。

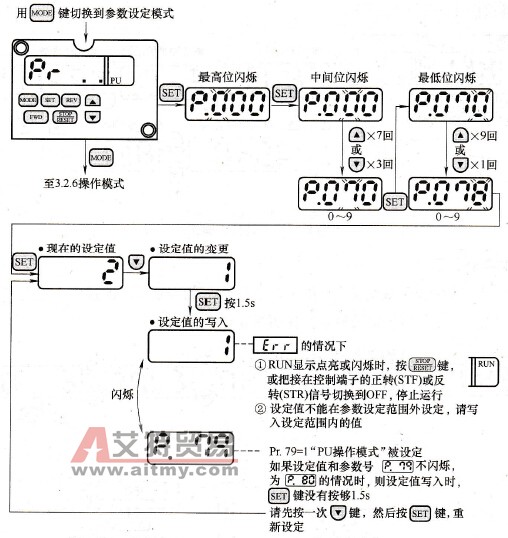

    图6.7    监视模式改变    注1：按下标有*1的SET键超过1.5s能把电流监视模式改为上电监视模式。    2：按下标有*2的SET键超过1.5s能显示包括最近4次的错误指示。    3：在外部操作模式下转换到参数设定模式。    3)频率设定    在PU操作模式下，用RUN键（FWD或REV键）设定运行频率值。此模式只在PU操作模式时显示，如图6.8所示。    4)参数设定    除一部分参数外，参数的设定仅在用Pr.79选择PU操作模式时可以实施。一个参数值的设定既可以用数字键设定也可以用键增减；按下SET键1.5s写入设定值并更新。例如，将Pr.79“操作模式选择”的设定值，由“2”（外部操作模式）变更为“1”(PU操作模式)的情况，如图6.9所示。

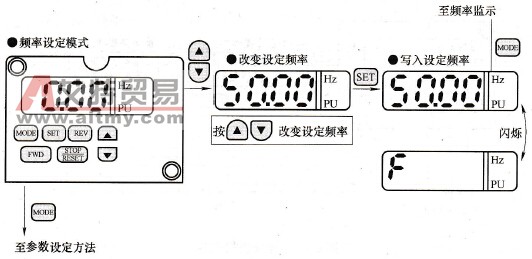

    图6.8    频率设定

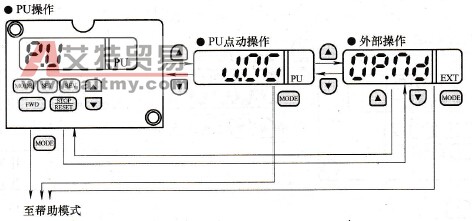

    图6.9    参数设定    5) 操作模式选择    Pr.79“操作模式选择”=0时，如图6.10所示。

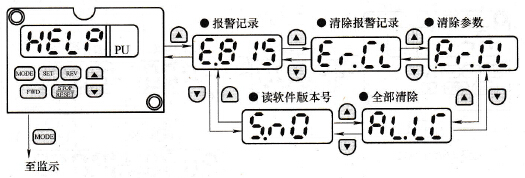

    图6.10    操作模式选择    6)帮助模式    帮助模式操作如图6.11所示。

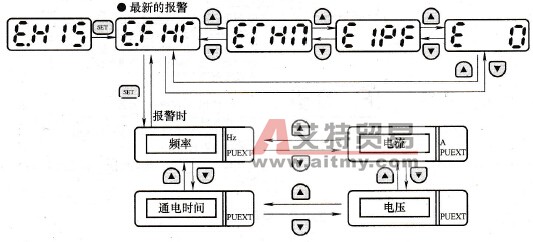

    图6.11    帮助模式操作    7)报警记录显示    用键能显示最近4次报警，带有“．”的表示最近的报警，当没有报警存在时，显示“E_ _0”。报警记录显示操作如图6.12所示。
    图6.12    报警记录显示操作    8)报警记录清除    能清除所有报警记录，操作方法如图6.13所示。

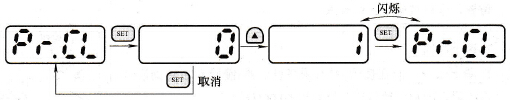

    图6.13    报警记录清除操作    9)参数清除    将参数值初始化到出厂设定值，校准值不被初始化。Pr.77设定为“1”时（即选择参数写入禁止），参数值不能被清除。参数清除操作如图6.14所示。
    图6.14    参数清除操作    注：Pr.75“复位选择/PU脱离检测/PU停止选择”不被初始化。    10)全部消除    将参数值和校准值全部初始化到出厂设定值，操作方法如图6.15所示。
    图6.15    参数全部消除操作    注：Pr.75“复位选择/PU脱离检测/PU停止选择”不被初始化。
