变频器的输出电路接线

    1．输出端子    变频器的输出端子可以输出与变频器的工作状态相关的信号。变频器的输出端子有跳闸报警输出端（开关量）、测量信号输出端（模拟量或脉冲）以及可编程输出端等几种类型。    2．外接输出控制端    ①报警输出端：如图3-9中的30A、30B、30C端。    ②测量输出端：如图3-9中的FM和AM端。    ③通信接口：多数变频器提供的是RS-485接口，而上位机的通信口多为RS-232C接口，中间应加接一个RS-485/RS-232C转换器。    ④状态信号输出端：主要有“运行”信号、“频率到达”信号、“频率检测”信号等。状态信号的输出电路大多采用晶体管集电极开路输出方式，用于直流低压电路中。外电路可通过光电耦合器接收信号，也可直接驱动发光二极管来指示各种状态。    (1)跳闸报警输出    变频器因发生故障而跳闸时，输出端子输出跳闸报警信号。跳闸报警输出端的主要特点如下。    ①报警输出端子是专用的，不能再用于其他用途，不需要进行功能预置。    ②变频器的报警输出为继电器输出，可直接接至250V交流电路中，继电器的触点容量为1～3A。    变频器的报警输出端通常都配置一对触点（一常开、一常闭），报警输出端的基本接法如图3-10 (a)所示。触点30C、30B串联在接触器KM的线圈电路内，触点30C、30A串联在声光报警电路内。变频器的通电由接触器KM控制，当变频器因故障跳闸时，触点30C、30B断开，接触器KM的线圈失电，其触点断开，使变频器切断电源，触点30C、30A闭合，电笛EA和指示灯EL同时得电，发出声光报警。在配置声光报警的情况下，变频器控制电源的接线端（R1和S1）应接至接触器KM主触点的电源端。    (2)测量信号输出端    为了用外接仪表测量变频器的运行参数（频率、电流等），变频器配置了为外接仪表提供测量信号的外接输出端子，如图3-10 (b)所示。通过对变频器测量信号输出端的预置，变频器测量信号输出端提供模拟量或数字量测量信号，预置的相关功能主要有以下几个方面。
    图3-9    外接输出控制端

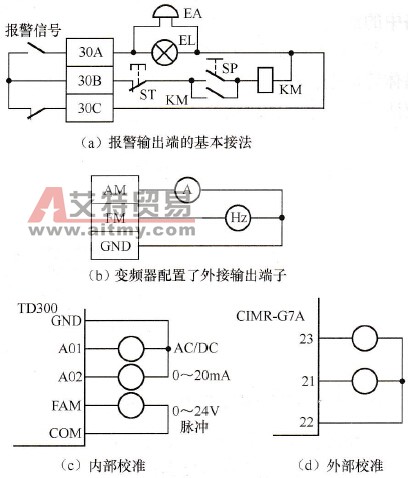

    图3-10    变频器外部端子    ①测量内容的选择功能。变频器的外接测量输出端子通常有两个，用于测量频率和电流。但除此以外，还可以通过功能预置测量变频器的其他运行数据，如电压、转矩、负荷率、功率，以及PID控制时的目标值和反馈值等。测量信号输出端的输出信号如下。    ·电压信号。输出信号的电压范围有0～1V、0～5V、0～10V等几种。一般变频器是直接由模拟量给出信号电压的大小，但也有的变频器输出的是占空比与信号电压成正比的脉冲信号。    ·  电流信号。输出信号的电流范围有0～20mA、4～20mA、0～1mA 3种。    ·脉冲信号。输出信号为与被测量成比例的脉冲信号，脉冲高度（电压）通常为8～24V，脉冲信号输出方式主要用于测量变频器的输出频率。    ②量程校准功能。变频器的外接仪表通常为电压表或毫安表，而被测参数是频率、电流或其他物理量，因此，必须对测量仪表的量程进行校准。校准的方法主要以下两种。    ·通过对变频器的功能预置来校准，如图3-10 (c)所示。    ·通过外接仪表回路的电位器来校准，如图3-10 (d)所示。    (3)可编程输出端    变频器的可编程输出端也称为状态输出端，用于输出变频器工作的各种状态信号，可编程输出端为开关量输出。各输出端子的具体功能须通过变频器的功能预置来决定，主要有变频器在运行中、频率到达设定值、输出频率到达频率上限、输出频率到达频率下限、程序运行换步信号、程序运行循环一次结束信号、程序运行步数的指示等。状态信号有Y1、Y2、Y3、GND，“运行信号”、“频率到达”、“频率检测”可通过变频器的功能预置设定，输出端能驱动发光二极管、小继电器。可编程输出端的输出类型如下。    ①继电器输出型。变频器内部有若干个输出继电器，通过继电器的触点输出相关信号，如图3-11 (a)所示。继电器的输出触点只能用于直流低压电路中，也有可用在交流220V电路中的继电器触点。    ②晶体管输出型。变频器的可编程输出端为晶体管集电极输出，如图3-11 (b)所示。晶体管集电极输出方式只能应用于直流低压电路中。由于晶体管的单方向导电性，在接线时应注意外接电源的极性。

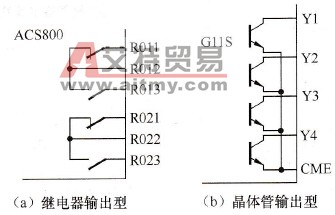

    图3-11    可编程输出电路
