变频器冷却风扇拆卸图（二）

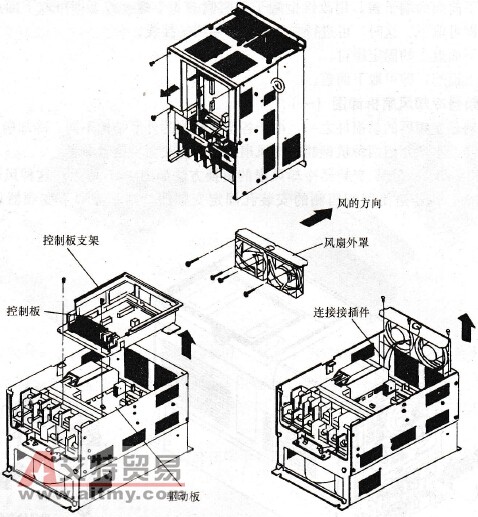

    200/400V级22kW以上变频器冷却风扇的更换方法如图4-16所示。    这种冷却风扇是安装在变频器的顶面。不需要将变频器从安装底板上取下，从变频器前面就可以更换冷却风扇。    拆卸方法：卸下变频器前面的端子外罩、变频器本体外罩、操作器及前外罩。将装有控制板的控制支架卸下，再脱开连接在控制板上的电线。在控制板后面有驱动板，从驱动板的连接插座上(CN26、CN27)脱开冷却风扇的电源线插头。松开安装在风扇外罩上的螺丝，把风扇外罩从变频器本体上引出来并取下，再把风扇从风扇外罩中取出。
    图4-16    变频器冷却风扇拆卸图（二）    安装方法：按上述拆卸方法相反的顺序安装好各部件。将风扇安装在金属支架上的时候，要留意冷却风扇的风向是朝顶面侧出风。    冷却风扇保养期限见表4-3。    表4-3    变频器元件保养期限
    注：以上变频器部件更换时间的使用条件为：①环境温度：年平均30℃；②负载系数：80%以下；③运行时间：每天12h以下。
